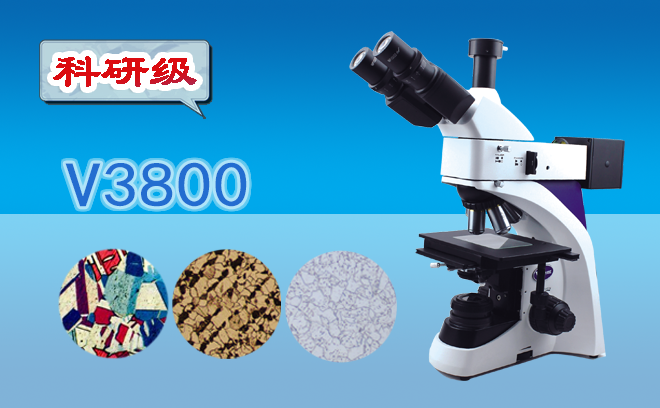

在材料科學與工業檢測領域，金相顯微鏡作為揭示金屬內部奧秘的"透視眼"，通過特定制樣工藝與光學成像技術，將微觀組織轉化為可視化圖像。本文系統解析其工作原理、操作規范及行業應用，為科研與生產提供技術參考。

一、核心工作原理

1. 光學成像機制

金相顯微鏡基于折射式光學系統構建成像路徑：

物鏡組：采用多層鍍膜的平場復消色差物鏡（NA≥0.9），通過精確控制光線折射角度，將金屬表面反射光聚焦于中間像面。

聚光系統：可調式阿貝聚光鏡配合孔徑光闌，確保照明光線與物鏡數值孔徑匹配，典型配置下照明均勻度＞85%。

目鏡組：高眼點目鏡（出瞳距離≥12mm）將中間像面二次放大，*終形成符合人眼觀察的虛像。

2. 樣本制備關鍵

金屬試樣需經標準化制樣流程：

切割取樣：使用精密切割機獲取代表性截面，切割損傷層深度控制在50μm以內。

鑲嵌固化：熱壓鑲嵌（180℃/30MPa）或冷鑲嵌（環氧樹脂）固定試樣，確保邊緣平整度＜2μm。

機械拋光：依次使用600#→1200#→2400#砂紙粗拋，再經3μm→1μm金剛石懸浮液精拋，*終表面粗糙度Ra＜0.05μm。

化學侵蝕：選用特定腐蝕劑（如4%硝酸酒精溶液）揭示組織，侵蝕時間精確至秒級（典型3-5s）。

二、標準化操作流程

1. 設備調試規范

光源校準：調節LED環形光源亮度至50-70%區間，通過柯勒照明系統使光源像充滿物鏡后焦面。

物鏡選擇：低倍觀察（5×-20×）用于全局定位，高倍觀察（50×-100×）用于細節分析，油浸物鏡需使用折射率1.518的香柏油。

對焦策略：先使用粗調旋鈕將載物臺升至物鏡下方1-2mm處，再通過細調旋鈕獲取清晰圖像，典型調焦精度達2μm。

2. 圖像采集技巧

多焦點融合：對起伏較大的表面，啟用EDF（景深擴展）功能，通過疊加5-8層不同焦平面圖像生成全聚焦圖像。

偏光觀察：插入λ/4波片與檢偏器，可識別各向異性組織（如鐵素體、奧氏體），典型消光比＞200:1。

暗場成像：調整聚光鏡數值孔徑至物鏡的0.7-0.9倍，有效提升表面缺陷（如裂紋、夾雜物）的對比度。

三、典型行業應用

1. 航空航天領域

在鈦合金葉片檢測中，通過以下流程實現微米級缺陷識別：

使用20×超長工作距離物鏡（SLWD）觀察葉片進氣邊

啟用微分干涉對比（DIC）技術增強表面形貌立體感

結合圖像分析軟件自動測量α相晶粒尺寸（標準差＜0.5μm）

2. 汽車制造行業

變速箱齒輪檢測典型方案：

采用50×物鏡觀察齒面接觸疲勞痕跡

通過黑白CCD相機（分辨率2048×1536）采集圖像

應用自適應閾值算法自動識別點蝕缺陷（面積＞0.01mm2）

3. 電力設備檢測

核電管道焊縫檢測工藝：

使用便攜式金相顯微鏡進行現場制樣

100×物鏡觀察熱影響區晶界變化

通過三維形貌重建功能測量蠕變空洞體積（精度達0.1μm3）

四、維護與故障排除

1. 日常保養要點

光學系統清潔：每周用專用鏡頭紙擦拭物鏡前組，每月用丙酮棉簽清潔分光棱鏡表面。

機械系統維護：每季度在載物臺導軌添加納米級潤滑脂，每年檢查物鏡轉換器齒條間隙（允許誤差＜0.05mm）。

環境控制：維持實驗室溫濕度在20℃±2℃、45%RH±5%范圍內，安裝活性炭過濾器控制VOC濃度＜0.5ppm。

2. 常見問題處理

圖像模糊：檢查物鏡是否受污染（通過反射光斑判斷），重新進行柯勒照明校準。

色彩失真：調整白平衡設置，使用標準白板（反射率90%）重新校準RGB通道增益。

機械卡滯：拆卸載物臺清理導軌碎屑，檢查同步帶張力（標準值5-7N）。

掌握金相顯微鏡的操作精髓，需要理解光學系統與材料特性的深度結合。通過標準化的制樣流程、精細化的設備調試與智能化的數據分析，可顯著提升金屬材料研究的效率與精度。這項技術的持續創新，將為制造業的質量控制與新材料開發提供更強大的支撐。
