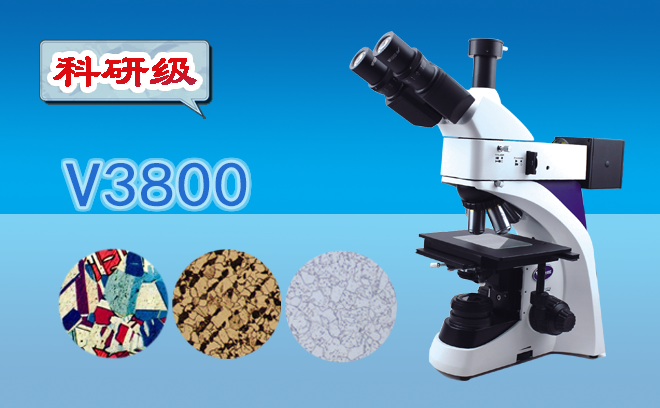

金相顯微鏡作為材料科學領域的核心工具，專門用于觀察金屬及合金的顯微組織（如晶粒形態、相分布、缺陷等）。其成像質量直接受樣品制備工藝、光學系統調節及環境干擾影響。然而，實驗中常見的劃痕、腐蝕不均、偽影等問題，往往源于對金屬材料特性及顯微鏡光學原理的理解不足。本文結合金相分析國家標準（如GB/T 13298），系統梳理從樣品制備到高階成像的全流程技巧，助力材料工程師突破分析瓶頸。

一、金相顯微鏡成像的三大核心挑戰

金屬材料因硬度高、反射率強、組織多樣性等特點，對成像提出特殊要求：

表面質量要求嚴苛：微米級劃痕即可掩蓋晶界特征。

相襯度調控復雜：需通過腐蝕或光學模式區分軟硬相。

環境干擾敏感：振動或光源波動易導致圖像模糊。

二、樣品制備：決定組織可見性的關鍵步驟

1. 切割與鑲嵌

切割：使用精密切割機時，進給速度需控制在0.05mm/s以內，避免過熱引發組織變化。

鑲嵌：熱壓鑲嵌溫度建議低于材料回火溫度20-30℃，防止晶粒長大。

2. 磨拋工藝

砂紙選擇：從240#逐級過渡至2000#，每級打磨時間遞減（如240#打磨5分鐘，2000#僅需1分鐘）。

拋光：金剛石拋光膏粒度需低于1μm，配合絲絨拋光布，終拋時間控制在3-5分鐘。

3. 腐蝕技術

化學腐蝕：硝酸酒精溶液濃度需根據材料調整（如鋼常用4%硝酸酒精），腐蝕時間精確到秒級（通常5-15秒）。

電解腐蝕：電壓控制在3-5V，適用于耐蝕合金（如不銹鋼、鎳基合金）。

三、成像模式選擇與光學調節

1. 明場成像（Bright Field）

適用場景：觀察晶粒形貌、夾雜物分布。

技巧：調節孔徑光闌至物鏡數值孔徑的70%-80%，平衡分辨率與景深。

2. 暗場成像（Dark Field）

適用場景：突顯非金屬夾雜物、裂紋等低反差特征。

進階技巧：使用環形光闌時，需確保入射光角度>臨界角（通常30°-45°）。

3. 偏光成像（Polarized Light）

適用場景：鑒別各向異性相（如奧氏體、馬氏體）。

參數優化：插入λ/4波片后，需旋轉檢偏器至消光位，增強雙折射效應。

4. 微分干涉（DIC）

獨特優勢：獲取立體浮雕效果，適合觀察晶界遷移痕跡。

設備要求：需配備DIC棱鏡及高數值孔徑物鏡（NA≥0.9）。

四、關鍵參數動態調優方F論

1. 光源亮度與對比度平衡

過亮光源會導致過曝，建議從低亮度（30%）逐步上調，直至晶界清晰可見。

使用柯勒照明時，需確保聚光鏡光闌與物鏡數值孔徑匹配。

2. 視場光闌與景深控制

縮小視場光闌可提升邊緣銳度，但會降低通光量，需根據樣品平整度動態調整。

典型光闌開口：觀察平面樣品時設為物鏡孔徑的80%，三維樣品降至50%。

3. 相機曝光與增益設置

數字成像時，曝光時間建議控制在50-200ms，增益不超過6dB，避免噪聲放大。

使用HDR模式時，需固定樣品位置以防止圖像錯位。

五、常見偽影識別與解決方案

1. 拋光劃痕

表現：平行線狀偽影，掩蓋晶界。

解決：重新拋光至2000#砂紙，終拋使用0.5μm金剛石拋光劑。

2. 腐蝕不均

表現：局部過腐蝕或未腐蝕。

解決：采用振蕩腐蝕法（頻率2Hz），或改用電解腐蝕。

3. 光源干涉紋

表現：同心圓環偽影。

解決：檢查光源相干性，必要時更換為LED環形光源。

六、三大高階成像技巧

三維重構技術
通過Z軸層掃（步長0.1μm）結合專用軟件，可重建晶粒三維形貌，但需配備高精度電動載物臺。

多模式聯合成像
同步采集明場、暗場、偏光圖像，通過圖像融合算法提升相識別準確率。

自動化分析系統
結合圖像分析軟件（如Image-Pro Plus），可實現晶粒度自動評級（符合ASTM E112標準）。

金相顯微鏡的本質是金屬組織的光學解碼，掌握上述技巧可使組織表征準確率提升60%以上。通過持續優化成像參數，金相顯微鏡將從組織觀察工具升級為材料失效分析平臺，為航空航天、汽車制造等領域提供關鍵質量數據支撐。
